Personalice formas en diagramas inteligentes, mapas mentales o diagramas de flujo

Renée Meloche
Renée Meloche
  • Actualización

Disponible en los siguientes planes de suscripción de Venngage: Gratis, Premium, Negocios y Empresas.



Cuando agrega un diagrama o gráfico inteligente a su diseño, o crea un mapa mental o un diagrama de flujo a partir de una plantilla, puede personalizar la apariencia de las formas en el lienzo de diseño.

Acerca de las formas de diagrama

Las formas de diagrama son formas que aparecen en   mapas mentales   o  plantillas  de diagramas de flujo   . Para usarlos, seleccione una plantilla de mapa mental o diagrama de flujo de nuestra página de plantillas. También puede  agregar páginas de plantillas de diagramas de flujo o mapas mentales  a un diseño en el que esté trabajando en el Editor.

Las  formas en los diagramas  son diferentes a las formas regulares que puedes agregar desde la barra lateral izquierda. Las formas de los diagramas funcionan para presentar los datos de una manera visualmente atractiva, al mismo tiempo que hacen que la información o los datos que contienen sean claros y precisos, al:

  • Hacer el diseño más personalizable.

  • Permitiéndole separar visualmente la jerarquía en los datos a través de la forma (por ejemplo, usando un  círculo  para el elemento raíz y  cuadrados  para los elementos secundarios)

  • Rompiendo visualmente agrupaciones de asociaciones

Las  formas de diagrama inteligente  que puede elegir incluyen: rectángulo, círculo, píldora, diamante, paralelogramo, cuadrado, hexágono y octágono.

El texto que aparece en las formas de los diagramas se   alinea al centro   de forma predeterminada.

Cambiar el tamaño de las formas en mapas mentales o diagramas de flujo

Haga clic en la forma para seleccionarla. Use los controladores laterales en el cuadro delimitador que aparece cuando lo selecciona:  haga clic y arrastre para cambiar el tamaño  . El contenido de la forma se  escalará automáticamente   a medida que cambia el tamaño de la forma.

Un diseño en el Editor de Venngage muestra un fondo azul oscuro y un mapa mental con detalles coloridos en azul y rosa.  En el centro, aparece un ícono de dos personas haciendo posturas de yoga sobre el título "Componentes esenciales de la forma física".  Un usuario hace clic en una de las formas en el mapa mental a la izquierda.  La forma está seleccionada y aparece con un cuadro delimitador azul.  El usuario hace clic y arrastra el controlador del cuadro delimitador en el lado derecho central de la forma y cambia el tamaño de la forma.



Cuando cambia el tamaño de la forma hasta el punto en que las dimensiones verticales u horizontales cambian la posición de la forma en el gráfico, la línea que conecta esa forma con la siguiente forma del diagrama se ajustará para que permanezcan conectadas.

Un diseño en el Editor de Venngage muestra un fondo blanco y un diagrama de flujo con detalles en azul claro.  En la parte superior de la página de diseño, aparece el título 'Resumen de los pasos para desarrollar una política y un programa sobre violencia en el lugar de trabajo'.  Un usuario hace clic en una de las formas del diagrama de flujo en la parte superior izquierda del gráfico, debajo del título.  La forma está seleccionada y aparece con un cuadro delimitador azul.  El usuario hace clic y arrastra el controlador del cuadro delimitador en el lado central izquierdo de la forma y cambia el tamaño de la forma.  A medida que se cambia el tamaño de la forma, la línea negra que la conecta con la forma contigua en el diagrama de flujo cambia, de una línea horizontal recta a una línea diagonal, manteniendo las dos formas conectadas en el gráfico.

Cambiar una forma en un mapa mental o diagrama de flujo

Mapas mentales

El tamaño de una forma en los mapas mentales se basa en el contenido que  ocupa la mayor cantidad de espacio  en la forma, manteniendo una proporción de 1:1 en la forma. Esto es especialmente para formas como polígonos y círculos.

Cambie el tamaño de la forma para distribuir el contenido proporcionalmente dentro de la forma, manteniendo esa proporción de 1:1.

Un diseño en el editor de Venngage muestra un fondo azul oscuro y un mapa mental que consta de formas rectangulares que contienen texto y barras de título con acentos coloridos en azul y rosa.  En el centro, aparece un ícono de dos personas haciendo posturas de yoga sobre el título "Componentes esenciales de la forma física".  Un usuario hace clic en una de las formas de diagrama en el mapa mental a la izquierda.  La forma está seleccionada y aparece con un cuadro delimitador azul.  Con la forma seleccionada, aparecen herramientas adicionales en la barra de herramientas superior.  El usuario hace clic en el menú desplegable Forma de nodo en la barra de herramientas superior y selecciona una forma cuadrada.  En el lienzo, la tarjeta del mapa mental pasa de rectangular a cuadrada, haciendo que el título y el texto dentro del cuadrado sean ligeramente más pequeños al cambiar el tamaño.



NOTA:  Cuando cambia una forma rectangular/cuadrada a un polígono o un círculo, el texto permanecerá fijo en una sola celda cuadrada en el centro de la forma. Cuando cambie el tamaño de la forma, el texto se escalará proporcionalmente, pero las líneas de texto no se colapsarán ni se redistribuirán como lo harían si estuviera cambiando el tamaño de un rectángulo largo a un rectángulo alto y estrecho.

Un diseño en el editor de Venngage muestra un fondo azul oscuro y un mapa mental que consta de formas rectangulares que contienen texto y barras de título con acentos coloridos en azul y rosa.  En el centro, aparece un ícono de dos personas haciendo posturas de yoga sobre el título "Componentes esenciales de la forma física".  Un usuario hace clic en una de las formas de diagrama en el mapa mental a la izquierda.  La forma está seleccionada y aparece con un cuadro delimitador azul.  Con la forma seleccionada, aparecen herramientas adicionales en la barra de herramientas superior.  El usuario hace clic en el menú desplegable Forma de nodo en la barra de herramientas superior y selecciona una forma circular.  En el lienzo, la tarjeta del mapa mental va de rectangular a circular.  El título y el texto de la forma conservan su tamaño;  el usuario luego cambia el tamaño del círculo,

diagramas de flujo

El ancho y el alto de las formas en los diagramas de flujo están determinados por el contenido; cuanto  más texto  haya en una forma, mayor será el ancho/alto total de la forma, para acomodar el contenido.

Un diseño en el Editor de Venngage muestra un fondo blanco y un diagrama de flujo con detalles en azul claro.  En la parte superior de la página de diseño, aparece el título 'Resumen de los pasos para desarrollar una política y un programa sobre violencia en el lugar de trabajo'.  Un usuario hace clic en una de las formas del diagrama de flujo en la parte superior izquierda del gráfico, debajo del título.  La forma está seleccionada y aparece con un cuadro delimitador azul.  El usuario hace clic en el menú desplegable Forma de nodo en la barra de herramientas superior y selecciona una forma circular.  En el lienzo, la tarjeta del mapa mental va de rectangular a circular.  El título y el texto de la forma conservan su tamaño;  Luego, el usuario cambia el tamaño del círculo, y el título y el tamaño del texto del contenido se hacen más pequeños proporcionalmente a medida que el círculo cambia de tamaño para que sea más pequeño.

Tipos de diseños de elementos en diagramas

  • Múltiples cuadros de texto

  • Cuadro de texto único

  • icono único

  • Icono + cuadro(s) de texto

Cambiar el color de una forma de diagrama o borde de forma

Un diagrama de flujo colorido sobre un fondo blanco aparece en un lienzo de diseño en el Editor de Venngage, bajo el título 'Mejora del proceso Plan-Do-Check-Act'.  Un usuario selecciona una de las formas (nodos) en el diagrama.  Es una forma rectangular con esquinas redondeadas y un relleno de color azul.  Cuando el usuario selecciona la forma, aparecen más herramientas en la barra de herramientas superior, para que el usuario pueda personalizarla aún más.  El usuario hace clic en el widget de herramienta de color para abrir el relleno de forma y cambia el color de relleno a granate.  Luego, el usuario hace clic en el widget Herramienta de color para el borde, que es transparente, y lo cambia a un color naranja haciendo clic en los mosaicos debajo del encabezado Colores de muestra en el widget.

Cambiar el texto en una forma de diagrama

Tipo de fuente, tamaño, estilo y color

Haga doble clic   en el texto de la forma del diagrama para seleccionarlo.  Cambie la fuente  , el tamaño, el estilo (negrita, cursiva, subrayado) y el color con las   herramientas de fuente   en la barra de herramientas superior. También puede   vincular el texto    o  crear una lista numerada o con viñetas  con texto en forma de diagrama.

Alineación y altura de línea

El texto en forma de diagrama se   alinea al centro   de forma predeterminada. Para cambiar la alineación o la altura de la línea, haga doble clic en el texto de la forma y use las herramientas de fuente en la barra de herramientas superior para cambiar la  Alineación  o la  Altura de la línea  . Haga clic en los menús desplegables para abrirlos y seleccione la configuración.

Un diagrama de flujo colorido sobre un fondo blanco aparece en un lienzo de diseño en el Editor de Venngage, bajo el título 'Mejora del proceso Plan-Do-Check-Act'.  Un usuario selecciona una de las formas (nodos) en el diagrama.  Es una forma rectangular con esquinas redondeadas y un relleno de color azul.  Cuando el usuario selecciona la forma, aparecen más herramientas en la barra de herramientas superior, para que el usuario pueda personalizarla aún más.  El usuario hace doble clic en el texto de la forma del diagrama (nodo) y selecciona el texto.  Aparecen más herramientas de texto en la barra de herramientas superior.  El usuario cambia la alineación del texto de centro a izquierda y luego la altura de línea de 1 a 2.

Puertos de mapa mental o diagrama de flujo

En un mapa mental rectangular, los puertos están disponibles en las cuatro direcciones (N, W, E, S). En un mapa mental circular, los puertos están disponibles alrededor del elemento raíz. En un diagrama de flujo, los puertos están disponibles en las cuatro direcciones para todos los elementos (N, W, E, S).

Líneas de conexión

Las líneas en todos los diagramas se pueden cambiar utilizando el menú desplegable   Tipo de línea .

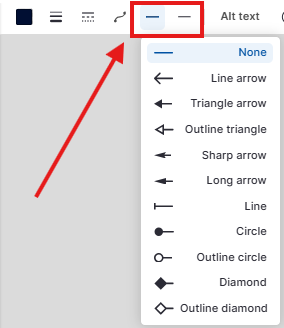

Las líneas escalonadas   se pueden personalizar aún más con extremos de flecha (las líneas curvas o rectas no pueden).

Haga clic en el  menú desplegable   Tipo de borde  para cambiar el tipo de línea.

Un diagrama de flujo colorido sobre un fondo blanco aparece en un lienzo de diseño en el Editor de Venngage, bajo el título 'Mejora del proceso Plan-Do-Check-Act'.  Un usuario selecciona una de las líneas que conectan dos formas de diagrama (nodos).  Aparecen herramientas adicionales en la barra de herramientas superior que permiten al usuario cambiar la apariencia de la línea.  El usuario hace clic en Tipo de línea para abrir el menú desplegable y lo cambia de Sólido a Punteado, luego hace clic en el menú desplegable Ancho de línea y cambia el ancho de 1 a 6;  luego, el usuario hace clic en Line End 1 y Line End 2 y agrega una flecha triangular a los extremos izquierdo y derecho de la línea.  Luego, el usuario hace clic en el Tipo de borde para cambiar la línea de Recta a Curva;  cuando la línea es curva, los extremos de las flechas desaparecen.  El usuario vuelve a cambiar el tipo de línea a Recta utilizando el menú desplegable Tipo de borde y los extremos de la flecha regresan a la línea.



Cambie el   color   de las líneas con  la   herramienta Color  en la barra de herramientas superior  , utilizando el widget de color para personalizar la apariencia de la línea.
